DIN ray, elektrik panolarında sigorta, kontaktör, röle ve klemens gibi ekipmanların hızlı ve güvenli biçimde monte edilmesini sağlayan standart bir taşıyıcı profildir. Halk arasında “otomat rayı” olarak da bilinir ve modern pano üretiminin vazgeçilmez bir parçasıdır. Bu profiller, yüksek adetlerde ve tam ölçü tutarlılığıyla roll form (rulo şekillendirme) yöntemiyle üretilir.
DIN Ray Nedir?
DIN ray, adını Alman standartlar enstitüsünden (DIN) alan, panoya vidalanarak sabitlenen ve üzerine ekipman geçirilen metal bir montaj rayıdır. En yaygın tip, 35 mm genişliğindeki “şapka” (top-hat) kesitli TS35 profilidir. Bu standart sayesinde farklı markaların ekipmanları aynı ray üzerine sorunsuz takılabilir. Raylar genellikle galvaniz çelikten üretilir; korozyon direnci istenen ortamlarda paslanmaz veya alüminyum seçenekleri de tercih edilebilir.
DIN Ray Çeşitleri
- TS35 şapka profil: Panolarda en çok kullanılan 35 mm’lik standart ray

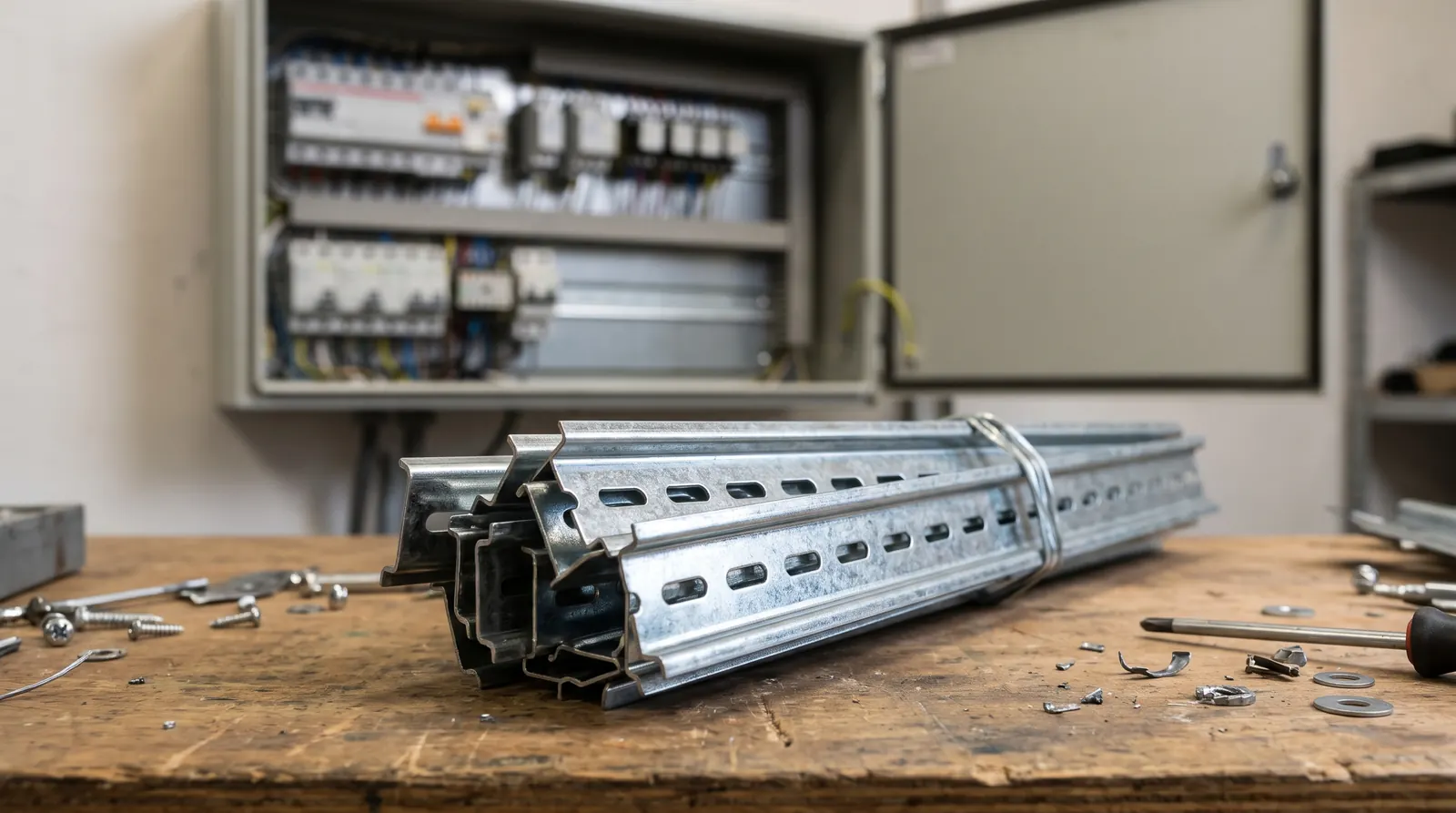

- Delikli (perfore) DIN ray: Montaj ve kablolamada esneklik sağlayan oval delikli tip
- Deliksiz (düz) DIN ray: Tam yüzey gerektiren uygulamalar için
- C ve G profilli raylar: Ağır ekipmanlar ve özel montajlar için

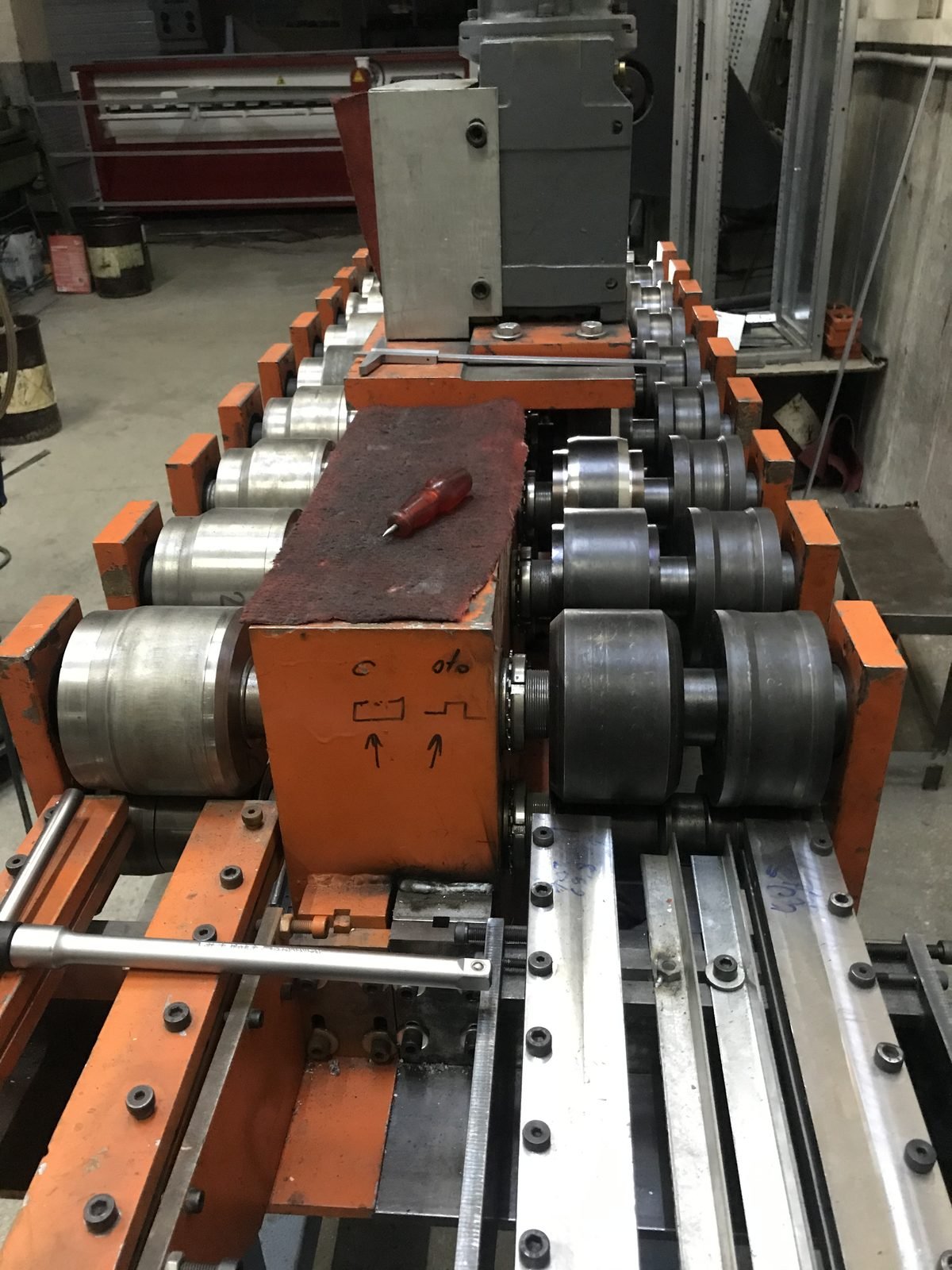

Roll Form ile DIN Ray Üretim Süreci
DIN ray üretimi, rulo şekillendirme ile delme işleminin bir arada yürüdüğü bir süreçtir:
- Galvaniz rulo sac açıcıdan hatta beslenir
- Perfore ray üretiliyorsa pres ünitesi oval delikleri açar
- Roll form istasyonları sacı adım adım şapka kesitine büker
- Son istasyonlar profili kalibre eder ve geri yaylanmayı telafi eder
- Hat durmadan profil istenen boyda kesilir
Bu entegre hat, hem delik düzeninin hem de kesit ölçülerinin standarda uygun ve tutarlı çıkmasını sağlar.
DIN Ray Hangi Alanlarda Kullanılır?
- Elektrik dağıtım ve kumanda panoları
- Endüstriyel otomasyon ve kontrol kabinleri
- Enerji ve tesis altyapı sistemleri
- Bina elektrik tesisatı panoları
Sonuç olarak DIN ray, elektrik panolarının standart ve güvenli kurulumunun temelidir; kalitesi ise büyük ölçüde üreten roll form hattının hassasiyetine bağlıdır. DIN ray üretim hattı kurmayı planlıyorsanız Roll Forming Makina, delme ve şekillendirmeyi tek hatta birleştiren çözümler geliştirebilir. Teklif ve bilgi için bizimle iletişime geçebilirsiniz.
