Kapı ve Pencere Profilleri
PVC Pencere U Destek Sacı Üretim Hattı, PVC pencere ve kapı profillerinin içine yerleştirilen U şeklindeki destek saclarını rulo sacdan durmadan (non-stop) üreten roll form hattıdır. Açıcı, roll form makinesi, Türk kafası, uçar makas ve istifleme ünitesinden oluşur.
Ürün Özellikleri

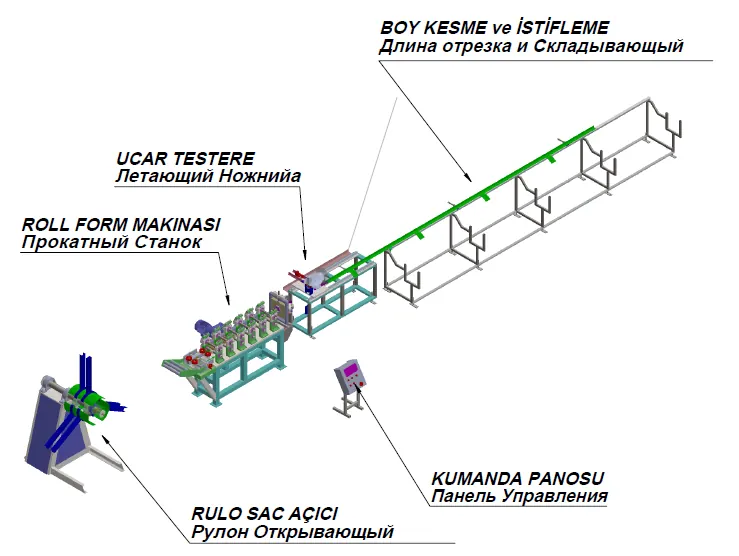

Rulo halindeki sac açıcıdan açılır ve roll form önündeki sensörle kontrol edilir. Sac, giriş grubundan roll form makinesine verilir; şekillenen profil Türk kafası ile yönlendirilerek uçar makasa girer. Uçar makas, roll form makinesinden gelen boy ölçüsüne göre kesim yapar; kesilen parçalar istifleme ünitesinde paketleme adedine göre sıralanır. Roll form makinesinde 2 makara seti bulunur ve giriş grubu iki profile göre sola-sağa ayarlanabilir.
Hat Bileşenleri
- Rulo sac açıcı
- Roll form makinesi (6 istasyon, 2 makara seti)
- Türk kafası
- Uçar makas
- İstifleme (pnömatik stoplu, siparişe göre paketlemeli)
Teknik Veriler
| Roll form tipi | 2 makara setli |
|---|---|
| Besleme şekli | Non-stop (durmadan), rulodan |
| İstasyon sayısı | 6 |
| Makara seti | 2 set |
| Üretim kapasitesi | 25 m/dk |
| Sac kalınlığı | 1,5 mm’ye kadar |
| Sac eni | 200 mm |
| Tahrik sistemi | Tek motor tahrikli |

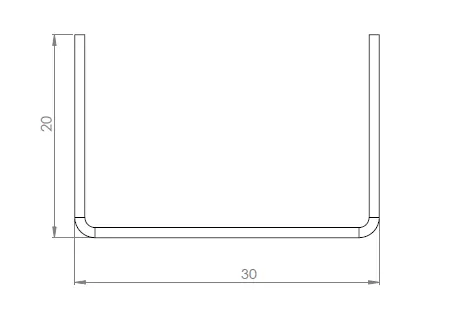

| Örnek profil | U, 30 × 20 mm |
Kullanım Alanları
Merak Edilenler
U destek sacı ne işe yarar?
PVC pencere ve kapı profillerinin içine yerleştirilerek profile mukavemet kazandırır.
Kesim hat durmadan mı yapılır?
Evet. Uçar makas, roll form makinesinden gelen boy ölçüsüne göre hat çalışırken kesim yapar.
Katalog
Katalog (TR, PDF) Catalog (EN, PDF) Каталог (RU, PDF)
